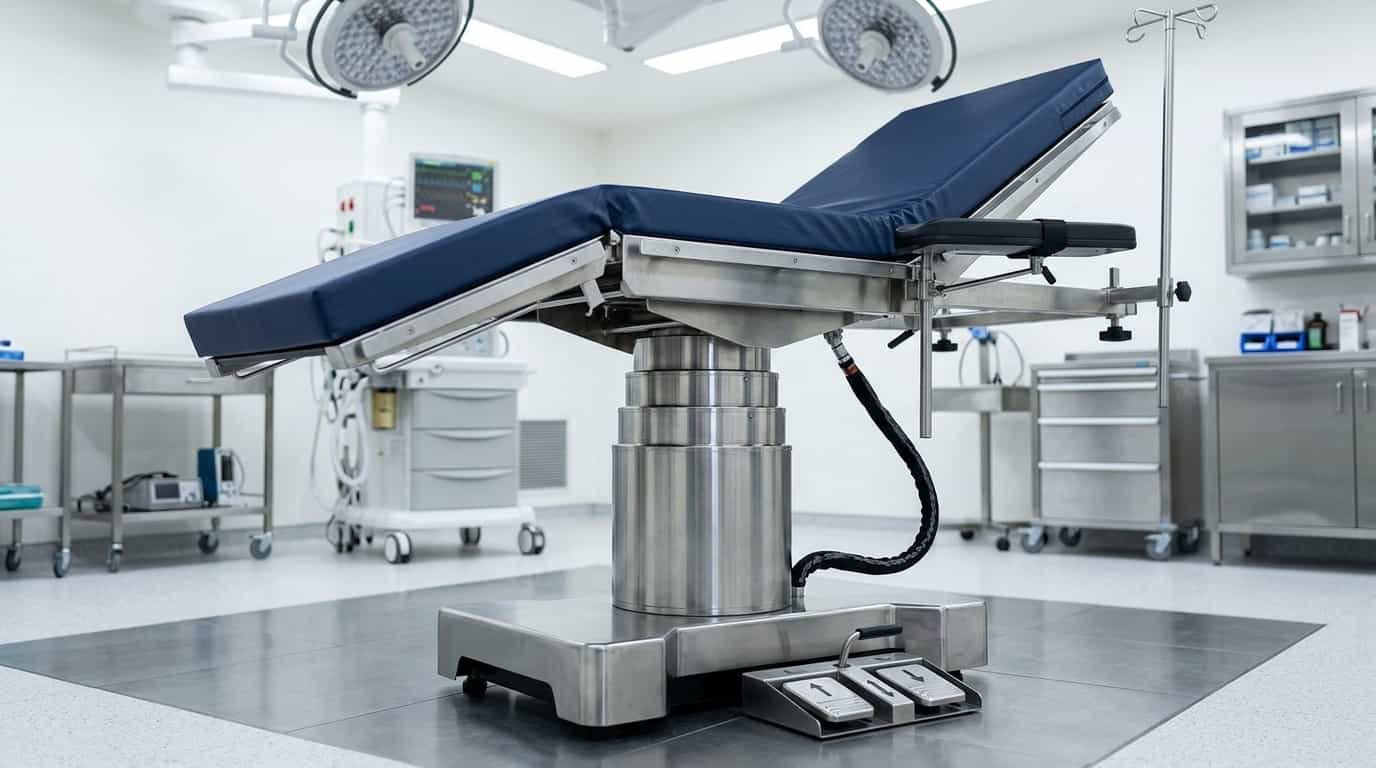

Гидравлический подъёмник позволяет изменять высоту операционного стола плавно и без резких перемещений. Система должна удерживать заданное положение при статической и переменной нагрузке, возникающей во время медицинских процедур. В зависимости от конструкции давление создаётся ножным насосом, ручным механизмом или электрогидравлической станцией. Исправность каждого компонента влияет на точность регулировки и безопасность эксплуатации.
При изучении конструкции учитывают не только размеры соединений, но и давление, подачу, грузоподъёмность и совместимость материалов с рабочей жидкостью. Сведения про поставки гидро и пневмооборудования http://sd-tehno.ru в России пригодятся при подборе насосов, цилиндров, распределителей и клапанов для различных технических систем. Для медицинского оборудования компоненты выбирают по документации изготовителя стола, поскольку произвольная замена может нарушить плавность движения и расчётную грузоподъёмность.
Из каких узлов состоит подъёмник
Основу системы составляет гидроцилиндр, внутри которого перемещается поршень со штоком. Когда насос подаёт масло в рабочую полость, поршень создаёт усилие и поднимает платформу стола. При опускании жидкость контролируемо возвращается в резервуар. Скорость обратного потока ограничивается клапаном, чтобы платформа не двигалась слишком быстро.

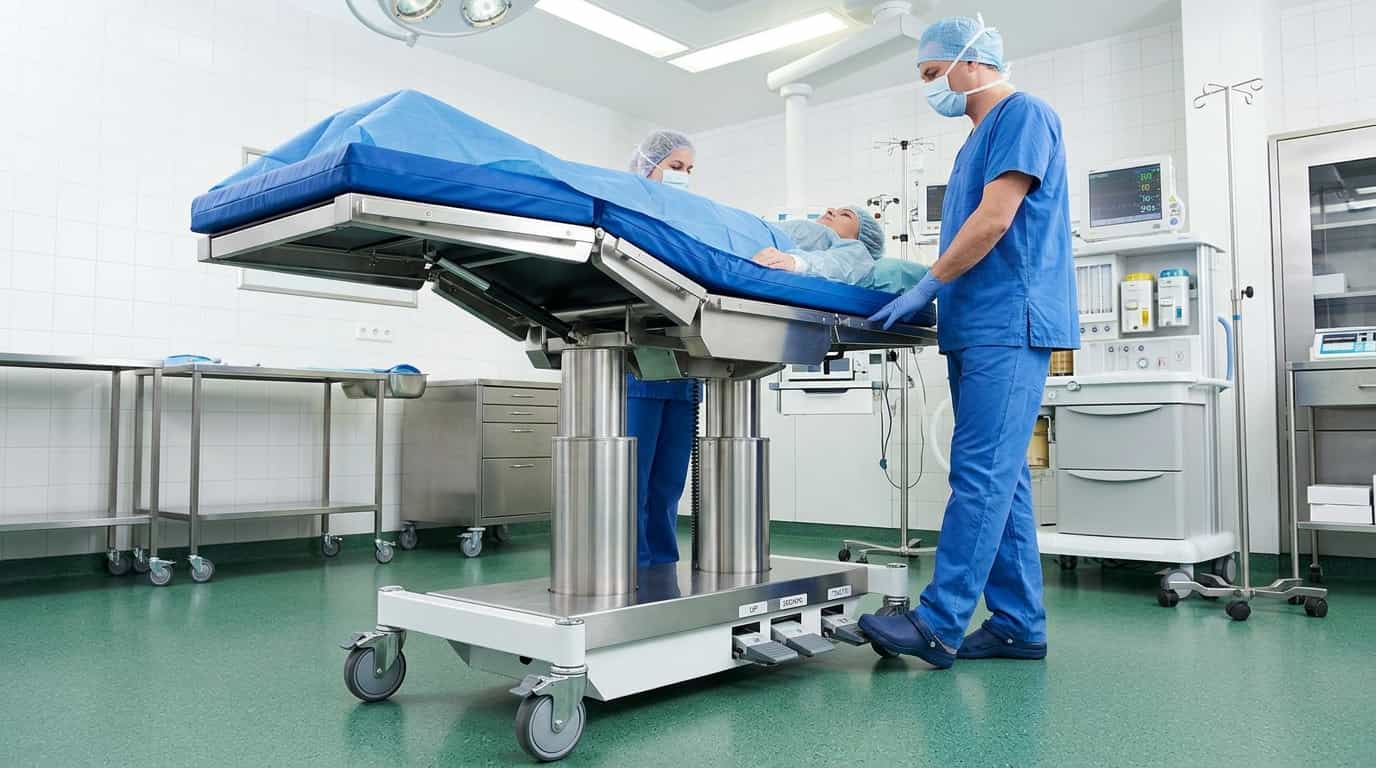

Компоновка зависит от типа операционного стола. В мобильных моделях часто используется компактный ножной насос, не требующий подключения к электросети. Стационарные столы могут оснащаться электрогидравлической станцией и несколькими исполнительными механизмами. Они регулируют не только высоту, но и продольный или поперечный наклон отдельных секций.
| Компонент | Основная характеристика | Назначение |
|---|---|---|
| Гидронасос | Подача и допустимое давление | Перемещение масла в системе |
| Гидроцилиндр | Диаметр, ход и усилие | Подъём и фиксация платформы |
| Обратный клапан | Давление открытия | Предотвращение обратного потока |
| Предохранительный клапан | Давление настройки | Защита от перегрузки |
| Дроссельный клапан | Регулируемый расход | Ограничение скорости опускания |
Как насос создаёт рабочее давление
При нажатии на педаль плунжер насоса втягивает порцию масла из резервуара, а затем направляет её в цилиндр. Обратные клапаны заставляют жидкость двигаться только в нужную сторону. Каждое повторное нажатие немного выдвигает шток и увеличивает высоту стола. После прекращения работы педалью запирающий клапан удерживает масло в цилиндре.
В электрогидравлической системе насос вращается электродвигателем и включается по команде с панели управления. Производительность подбирается так, чтобы стол перемещался достаточно быстро, но без рывков. Слишком большая подача усложняет точную установку высоты и увеличивает гидравлические удары. Недостаточная подача делает регулировку медленной и повышает продолжительность работы двигателя.
Роль цилиндра и удерживающих клапанов
Усилие гидроцилиндра зависит от площади поршня и давления масла. Чем больше диаметр поршня, тем большую нагрузку может поднять механизм при одинаковом давлении. Ход цилиндра определяет диапазон изменения высоты. Конструкция штока и направляющих должна исключать заметный люфт платформы в поднятом положении.
Обратный или управляемый запорный клапан удерживает платформу, когда насос остановлен. Если клапан загрязнён либо его седло изношено, масло начинает медленно возвращаться в бак, а стол — самопроизвольно опускаться. Похожий признак появляется при внутренней утечке через манжеты поршня. Разделить эти неисправности можно только последовательной диагностикой гидравлического контура.
Самопроизвольное изменение высоты, рывки и необычный шум требуют прекращения эксплуатации стола до технической проверки. Продолжение работы создаёт риск непредсказуемого перемещения платформы.
Защита от перегрузки и аварийное опускание
Предохранительный клапан ограничивает максимальное давление. Если масса или сопротивление движению превышают расчётное значение, клапан открывает путь для сброса масла и не позволяет насосу развивать опасную нагрузку. Самостоятельно затягивать регулировочный винт ради увеличения грузоподъёмности нельзя. Это способно повредить цилиндр, трубки или механические части стола.
Во многих моделях предусматривается аварийное опускание на случай отключения питания. Оператор открывает специальный клапан, и масло с ограниченной скоростью возвращается в резервуар. Даже при аварийном режиме платформа не должна падать свободно. Скорость задаётся дросселем или конструкцией клапанного блока.
Техническое обслуживание системы
Осмотр гидропривода включает проверку соединений, трубок, штока и корпуса цилиндра. Следы масла могут указывать на износ уплотнений или ослабление фитингов. Помутнение рабочей жидкости, осадок и пузырьки воздуха говорят о загрязнении либо нарушении герметичности. Периодичность обслуживания определяется инструкцией производителя конкретной модели.
- стол медленно поднимается даже без нагрузки;
- платформа опускается при закрытом клапане;
- движение сопровождается рывками или вибрацией;
- насос не создаёт необходимого давления;
- на штоке или соединениях появляются следы масла;
- электродвигатель работает дольше обычного и перегревается.
Ремонт выполняют при снятой нагрузке и зафиксированной платформе. Перед разборкой давление полностью сбрасывают, а электрогидравлическую станцию отключают от питания. После замены компонентов проводится проверка во всём диапазоне высоты, сначала без нагрузки, а затем по методике изготовителя. Обслуживать медицинский стол должны специалисты, допущенные к работе с данной моделью оборудования.
